Комплектация:
1) 3G/ 4G панельная MIMO антенна Nitsa-5F MIMO 2x2
2) Две кабельные сборки Rexant SAT 703. Медный кабель с F разъемами.
3) Интернет-станция (Wi-Fi-роутер с 3G/4G-модемом) Триколор, TR-3G/4G-router-02
4) Переходники Sma-F-2 шт
5) Стеновое крепление для внешней антенны.
Об антенне:
Первая универсальная выносная антенна NITSA-5F MIMO 2x2 с поддержкой LTE-A (до 300 Мб/с). Рекомендуется к использованию на расстояниях до 10 км от базовой станции. Антенна NITSA-5F MIMO 2x2 предназначена для использования в комплекте c модемами или репитерами стандартов:
- 2G(EDGE, GPRS на частотах GSM900, GSM1800)
- 3G (UMTS2100, UMTS900)
- 4G (WIMAX,LTE800, LTE1800, LTE2600, LTE900)
- WI-FI (IEEE 802.11b, g, n)
Для подключения антенны к интернет станции используется качественный медный кабель SAT703 Сединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.
Достоинства антенны NITSA-5F MIMO 2x2:
- Антенна надежно защищена от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
- Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.
- Антенна имеет высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
- Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
- Крепление антенны NITSA-5F MIMO 2x2 позволяет изменять угол места, азимут и наклон поляризации.
Комплект поставки антенны:
- Антенна Nitsa-5F MIMO 2x2
- Узел крепления на мачту
- Инструкция по установке (скачать)
- Упаковка (картон)

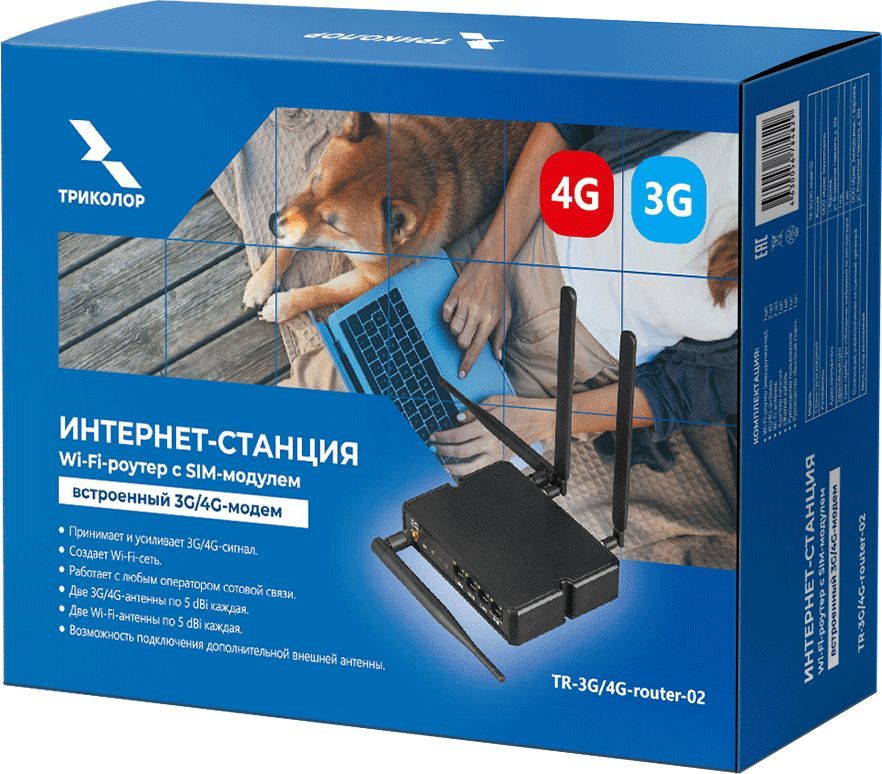

Об интернет станции:
Интернет-станция Триколор TR-3G/4G-router-02 представляет собой телекоммуникационное устройство, совмещающее в себе Wi-Fi-роутер с SIM-модулем и встроенным 3G/4G-модемом и используется для обеспечения интернетом офиса, квартиры, дачи, загородного дома, склада, небольшого магазина, АЗС, предприятий бытового обслуживания и пр. По другому это устройство можно назвать роутер со встроенным модемом Триколор. Интернет-станция Триколор TR-3G/4G-router-02 является бюджетной альтернативой проводному интернету, в местах где нет возможности подключить интернет по кабелю, либо стоимость подключения является очень высокой. Интернет-станция Триколор TR-3G/4G-router-02 это законченное коробочное решение для самостоятельной установки и подключения, укомплектовано всем необходимым, за исключением SIM-карты, которая приобретается отдельно и может быть представлена любым оператором с тарифом для модема. Функционально интернет-станция Триколор имеет возможность принимать даже слабый 3G/4G-сигнал, усиливать его и передавать интернет сигнал на устройства-потребители интернета как по Wi-Fi сети, так и по кабелю (для этого в устройстве имеется 3 LAN-порта). В случае, когда сигнал от базовой станции сотового оператора слабый, имеется возможность подключения внешней MIMO-антенны, которая значительно повышает стабильность приема сигнала от базовой станции, даже при нестабильном сигнале 3G/4G на смартфоне. Для подключения к проводному провайдеру интернета, на передней панели станции, расположен WAN-порт. Интернет-станция Триколор TR-3G/4G-router-02 соответствует требованиям технического регламента Таможенного союза ТР ТС 004/2011 “О безопасности низковольтного оборудования” и ТР ЕАЭС 037/2016 “Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники”.
Интернет-станция Триколор TR-3G/4G-router-02 оснащена мощным передатчиком, который позволяет покрыть Wi-Fi сигналом площадь до 250 кв.м., со скоростью передачи данных до 300 Мбит/с. Станция полностью совместима с USB Wi-Fi адаптером Триколор TR-adapter-02.
Подключение и настройка интернет-станции Триколор не требует глубоких IT-знаний, достаточно базовых навыков обычного пользователя. Для новичков, в комплекте, имеется инструкция по подключению “Быстрый старт”, которая позволяет запустить устройство за 5 шагов, без лишнего и длительного изучения сложных технических инструкций и характеристик.
Преимущества:
- Легкое подключение.
- Высокая мощность передатчика.
- Высокая скорость передачи данных.
- Возможность подключения дополнительной внешней антенны.
- Возможность работы как от проводного интернета, так и от радиоканала 3G/4G-диапазона.
- Возможность подключения устройств к интернету как по кабелю, так и по Wi-Fi сети.
- Высокая чувствительность входных каскадов (селекторов) модема.
- Большая площадь покрытия Wi-Fi сигнала.
Технические характеристики интернет-станции Триколор TR-3G/4G-router-02
Общие параметры
- Тип – роутер-модем
- Модель – TR-3G/4G-router-02
- Цвет – черный
- Вес – 0,3 кг.
- Габариты, мм: 155 × 133 × 29
Основные характеристики
- Рабочий 3G/4G-диапазон, ГГц: 800-2700
- Питание, вход – переменный ток, В/Гц; 100~240 / 50, выход – постоянный ток, В/А 6-27/1,5
- Максимальная выходная мощность передатчика, дБм/мВт: 20/100
- Коэффициент усиления каждой Wi-Fi-антенны, дБи: 5
- Коэффициент усиления каждой антенны, дБи: 5
- Поддерживаемые стандарты: GPRS/EDGE/UMTS/LTE
- Тип модема: LTE, cat. 4
- Интерфейсы: WAN – 1 шт; LAN – 3 шт.
- Рабочий Wi-Fi-диапазон, ГГц: 2,4
- IP-адрес роутера: 198.168.1.1
- Беспроводной стандарт связи: IEEE 802.11b/g/n
- Максимальная скорость передачи данных, Мбит/с: 300
- Криптографические протоколы: WEP/WPA, WPA2
- Формат SIM-карты: microSIM
- Диапазон рабочих температур, ?: от 0 до +40
- Относительная влажность воздуха, %: ‹ 80
- Тип разъема для дополнительной наружной антенны: SMA
Дополнительная информация
- Интернет-станция предназначена для работы, только внутри помещений, при температуре окружающей среды 0…+45ºС., и относительная влажность воздуха не более 80 %.
Комплектация:
- Wi-Fi-роутер — 1 шт.
- 3G/4G-антенна — 2 шт.
- Wi-Fi-антенна— 2 шт.
- Адаптер питания — 1 шт.
- Патч-корд UTP кат.5e, 4 пары — 1 шт.
- Руководство пользователя— 1 шт.
- Руководство «Быстрый старт»— 1 шт.
Список поддерживаемых частотных диапазонов:
- 4G - LTE - FDD: B1/B3/B5/B7/B8/B20/B28/B32 - 2100/1800/850/2600/900/800/700/1500 МГц;
- 4G - LTE - TDD: B38/B40/B41 - 2600/2300/2600+ МГц;
- 3G - UMTS/WCDMA: B1/B3/B5/B8 - 2100/1800/850/900 МГц.
Скорость передачи данных модема:
- 4G - до 300 Мбит/с (приём) / до 50 Мбит/с (передача);
- 3G - до 42 Мбит/с (приём) / до 5,76 Мбит/с (передача).
Список диапазонов, работающих в режиме агрегации:
- B1+B1/B5/B8/B20/B28;
- B3+B3/B5/B7/B8/B20/B28;
- B7+B5/B7/B8/B20/B28;
- B20+B32;
- B38+B38;
- B40+B40;
- B41+B41
- 2×СА - агрегация нескольких несущих (смежных и несмежных) частот служит для одновременного приёма и передачи данных, используя несколько частотных диапазонов.
Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности. Внимание, соединение через проводной LAN порт роутера ограничено скоростью 100 Мбит/с. Роутер работает только совместно с внешней 3G/4G антенной.
Роутер работает с SIM картой любого 3G и 4G/LTE оператора в поддерживаемых частотах
